一、设备名称及型号

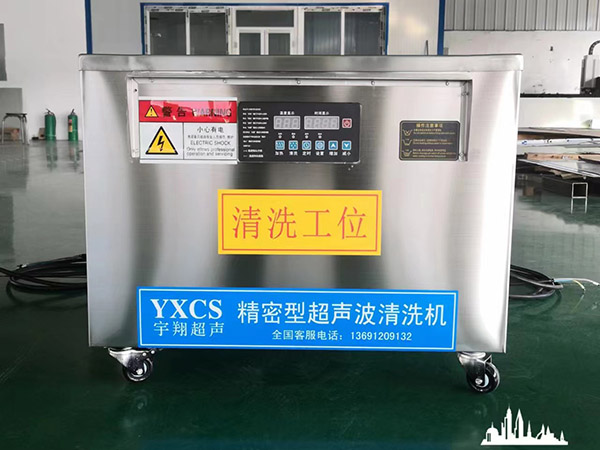

设备名称：超声波清洗机

设备型号：KST-23FB0321

二、清洗工艺（工作流程描述）

人工放料→超声波精洗→人工取料

三、设备技术规格及功能

 4.1、设备内槽尺寸：1000mmX300mmX300mm（长*宽*高）

      设备外形尺寸：≈1200mmX600mmX700mm（长*宽*高）以最终设计尺寸为准

4.2、设备的控制系统集中独立面板布置工艺。设备额定功率3.8KW.超声波功率1.8KW，超声波频率40KHz，超声波清洗加热功率：3KW

4.3、设备用途：主要用于利用超声波的“空化效应”，即液体中气泡破裂所产生的冲击波来达到清洗和冲刷工件内外表面的作用。对工件不产生物理损伤。超声波的物理清洗作用及清洗介质的化学作用两者的完美结合，并优化选择超声频段及功率密度，实现对各种待洗件等污物充分、彻底的清洗，清洁处理。

4.4、设备电源：220V  50Hz。

四、设备材质及描述

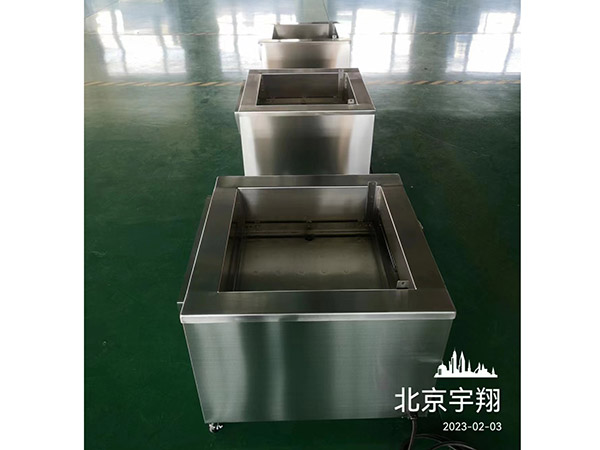

5.1、超声波清洗槽

   5.1.1、超声波槽内槽尺寸：1000mmX300mmX300mm（长*宽*高）

      5.1.2、清洗槽内槽材质：采用优质2.0mmSUS304不锈钢板，焊接工艺采用氩弧焊焊接接。设备外封板采用1.2mmSUS201不锈钢封板。

      5.1.3、超声波输入电源：220V

      5.1.4、超声波总功率：1.8KW。

      5.1.5、超声波频率：40KHz

      5.1.6、超声波换能器：共36只。频率28KHz。

     5.1.7、超声波发生器：超声波发生器一共配备1台电源，超声波发生器功率2000W,超声波发生器频率40KHz。超声波电源IGBT模块采用进口“东芝”模块，自动扫频功能。

  5.1.8、进、排水系统：进水系统，6′寸的进水管，1寸排水，手动控制。

5.1.9、加热系统：加热功率3000W，采用304不锈钢电加热管。

  5.1.10、设备配件：包含304不锈钢管件、脚轮等其他配件。

5.1.11、循环过滤系统：包含循环泵、过滤器、管道等组成
