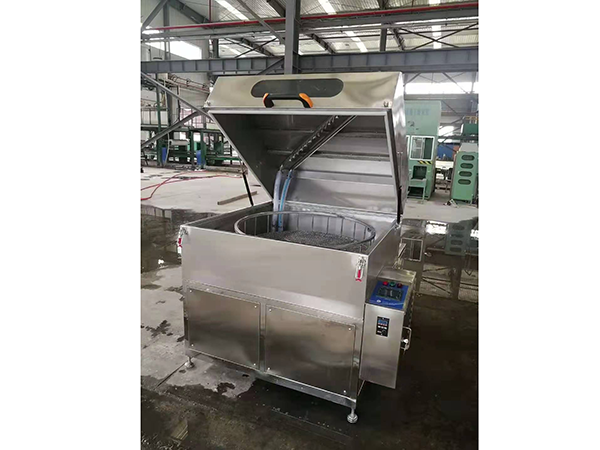

自动旋转喷淋清洗机

v 设备总体技术设计依据

自动旋转喷淋清洗机，主要是用于将“贵公司的清洗件”表面的等“油污”“灰尘”等污物通过高压喷淋清洗工艺进行清洗、烘干、等工序，满足贵公司工艺要求。

清洗规格: 设备设计依据贵公司提供的“贵公司的清洗件”规格120mmX50mm（长X宽），厚度5mm。

清洗介质：市水，清洗温度在45℃-65℃超声波清洗效果最佳。

v 设备名称及型号

设备名称：自动旋转喷淋清洗机

设备型号：EYG-6FB-40KW

清洗工件：贵公司提供的不锈钢件

清洗节拍：4筐\批\10min，1筐\30件，最大清洗量：天\7h\4200件。

v 设计原则、清洗工艺（工作流程描述）

设计原则：技术先进、配置合理、操作简单、方便维护、外形美观大气、符合人机工程。

清洗工艺：（1）人工上料→（2）观察门关闭→（3）旋转喷淋清洗→（4）热风烘干

          →（5）观察门开启→（6）人工下料

v 设备整机设计尺寸、设备规格及功能

设计尺寸：设备整机外形尺寸≈1700mmX900mmX1700mm（长*宽*高）；设备整机占地空间≈

         2000mmX1300mmX2000mm（长*宽*高）；设备整机占地空间包含：检修空间、人行安

          全通道，紧急物料安置空间、紧急逃生通道及安全出口等。

设备控制系统：设备控制系统设计采用集成控制系统，独立控制柜，强、弱电分离，自动PLC

          模式、手动模式二种控制模式，含有声光报警系统.

        设备电源：设备总输入电源380V，50Hz三相五线制。设备总功率27.5KW，

                  加热总功率24KW，辅助总功率3.5KW。

   设备主要组成：设备主体、旋转系统、喷淋系统、加热系统、烘干系统、工装系统、

                   控制系统、料筐等组成
